智舜测控GYB-500DD数显引伸计标定仪产品简介：

    GYB－500DD型数显引伸计标定仪，是一种数字显示纯机械式的高精度位移测微仪器。依据JJG762－2007引伸计检定规程要求，专门用于对各类引伸计的标定，也广泛用于位移传感器的检定及相应百分表、千分表的检定。

一，结构特点及读数方式

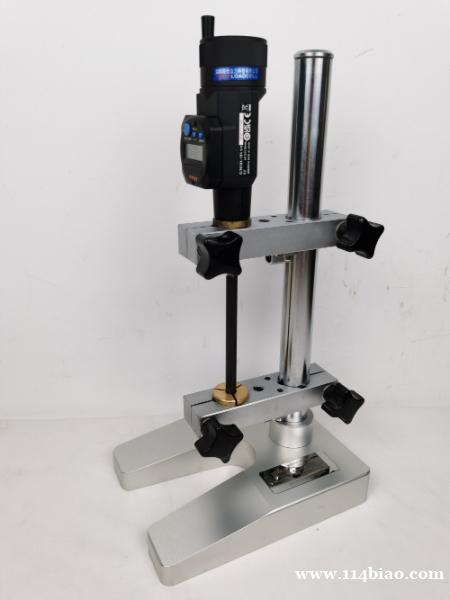

1、 本仪器由金属反射光栅尺读数头、精密微分测头及测量支架组成。该标定仪是积木式结构设计。手轮驱动（粗调手轮和微调手轮），数据通过R232端口与电脑连接传输。将精密微分测头及支臂以多种方式或位置组合，同时配有加长立柱附件，配有圆柱、板、刀片等多种形式的分离试样，可以方便地进行多种规格型号引伸计的计量标定。用户还可以根据自己的测试特殊需要，配置专用配件进行精密微变形量计量。

2、金属反射光栅尺、读数头由微调手轮和粗调首轮两级驱动、其最大量程50㎜；分辨率：0.0001mm.精度：0.0003mm

二，各项技术精度指标

1、测量引伸计标距范围：Ｌmax 500㎜

2、最大量程：50mm

3、数字显示细分精度 :0.0001㎜

4、微调手轮步进：0.0001㎜

5、粗调首轮步进：0.001mm

6、数显标定引伸计精度指标：0.0003mm

7、显示格式：0-1mm：0.0000 ；1-50mm: 00.000

8、数据传输格式：64位/9600 R232

9、标定仪示值误差：

        量程0.5㎜以内≤0.5μm    绝对误差

        量程0.5㎜以上≤0.10%     逐点相对误差

10、参照标准：

        JJF1096-2002 引伸计标定器校准规范

        ISO9513:1999 金属材料单轴试验用引伸计标定

JJG762-2007  引伸计检定规程

11、引伸计标定等级：0.5级
